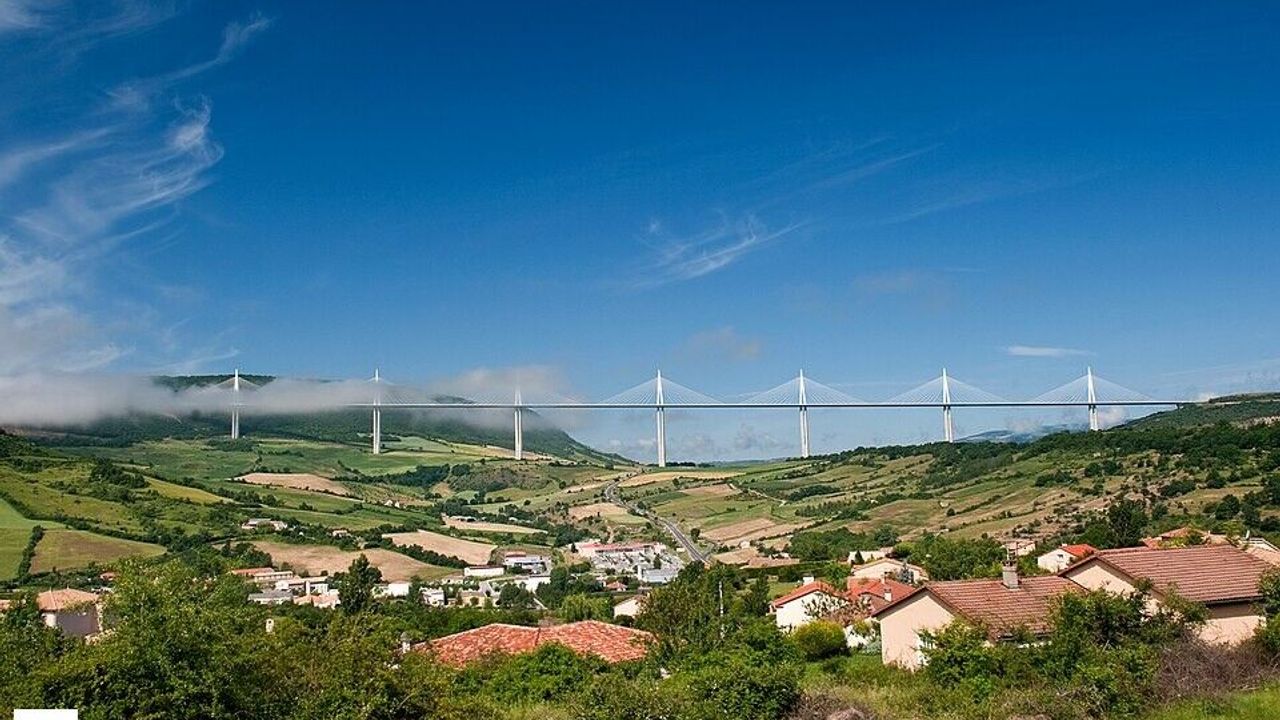

Fransa’nın Millau kentinde Tarn Vadisi’ni yaklaşık 270 metre yükseklikten geçen Millau Viyadüğü, sahip olduğu mühendislik özellikleriyle dünyanın en dikkat çekici köprülerinden biri olarak öne çıkıyor. 2.460 metre uzunluğundaki yapı, en yüksek noktasıyla 343 metreye ulaşıyor.
A75 otoyolunun önemli bir bölümünü oluşturan Millau Viyadüğü, özellikle vadinin derinliği, yüksek rüzgâr yükleri ve zeminin jeoteknik koşulları nedeniyle döneminin en karmaşık köprü projelerinden biri olarak tasarlandı.
343 Metrelik Dev Köprü
Millau Viyadüğü’nün en yüksek taşıyıcı noktası deniz seviyesinden değil, vadinin tabanından ölçüldüğünde yaklaşık 343 metre yüksekliğe ulaşıyor.
Köprünün karayolu platformu ise Tarn Vadisi tabanından yaklaşık 270 metre yüksekte bulunuyor. Bu değer, köprünün yalnızca uzunluğuyla değil, dikey ölçekteki mühendislik çözümüyle de dikkat çekmesini sağlıyor.
2,46 Kilometrelik Çelik Güverte
Millau Viyadüğü'nün toplam uzunluğu yaklaşık 2.460 metre, karayolu güvertesinin genişliği ise yaklaşık 32 metre.
Güverte, çelik konstrüksiyon olarak tasarlandı ve toplam ağırlığı yaklaşık 36 bin ton seviyesinde bulunuyor.
Güvertenin vadinin üzerinde tek parça halinde klasik yöntemlerle yükseltilmesi yerine, özel bir itme-kaydırma yöntemiyle kademeli olarak konumlandırılması projenin en kritik mühendislik aşamalarından birini oluşturdu.
Güverte parçaları kontrollü hidrolik sistemler kullanılarak destek noktaları arasında ilerletildi. Böylece binlerce tonluk çelik yapı, yüksekliği yüzlerce metreyi bulan vadide aşamalı olarak nihai konumuna getirildi.
8 Betonarme Ayak Kullanıldı
Millau Viyadüğü'nün ana taşıyıcı sistemi 8 betonarme ayak üzerine kuruldu.
Ayakların yükseklikleri birbirinden farklı olmakla birlikte en yüksek betonarme ayak yaklaşık 245 metre seviyesine ulaşıyor.
Bu dev betonarme ayaklar yalnızca düşey yükleri taşımıyor; rüzgâr etkileri, trafik yükleri ve güverte ile kablo sisteminden aktarılan kuvvetlerin zemine güvenli şekilde iletilmesinde de kritik rol oynuyor.
Her Bir Çelik Direk 700 Ton
Betonarme ayakların üzerinde yaklaşık 90 metre yüksekliğinde çelik direkler bulunuyor.
Her bir direğin ağırlığı yaklaşık 700 ton seviyesinde.
Bu direkler, güverteyi taşıyan kablo sisteminin ana bağlantı noktalarını oluşturuyor. Köprünün karakteristik görünümünü ortaya çıkaran kule-kablo sistemi aynı zamanda çelik güvertenin düşey ve yatay hareketlerinin kontrol edilmesini sağlıyor.
154 Çelik Halatla Güverte Taşınıyor
Millau Viyadüğü'nde güverte ile yüksek çelik direkler arasında toplam 154 adet kablo/askı elemanı kullanılıyor.
Bu kablo sistemi sayesinde güvertenin kendi ağırlığı ve hareketli trafik yükleri betonarme ayaklara ve kulelere kontrollü biçimde aktarılıyor.
Kablo destekli sistemin önemli görevlerinden biri de yaklaşık 2,46 kilometrelik çelik güvertenin rüzgâr ve trafik etkisi altında oluşabilecek hareketlerini sınırlandırmak.
130 Km/Saat Seviyesine Ulaşan Rüzgârlar
Köprünün inşa edildiği Tarn Vadisi, yüksek rakım farkı ve açık vadi geometrisi nedeniyle rüzgâr etkisinin önemli olduğu bir bölge.
Bu nedenle Millau Viyadüğü'nün tasarımında aerodinamik davranış temel mühendislik kriterlerinden biri oldu. İnce ve aerodinamik çelik güverte kesiti, rüzgâr kaynaklı salınımların sınırlandırılması amacıyla özel olarak tasarlandı.
Köprünün yüksekliği nedeniyle rüzgâr yükleri, sıradan karayolu köprülerine kıyasla çok daha kritik bir tasarım parametresi haline geldi.

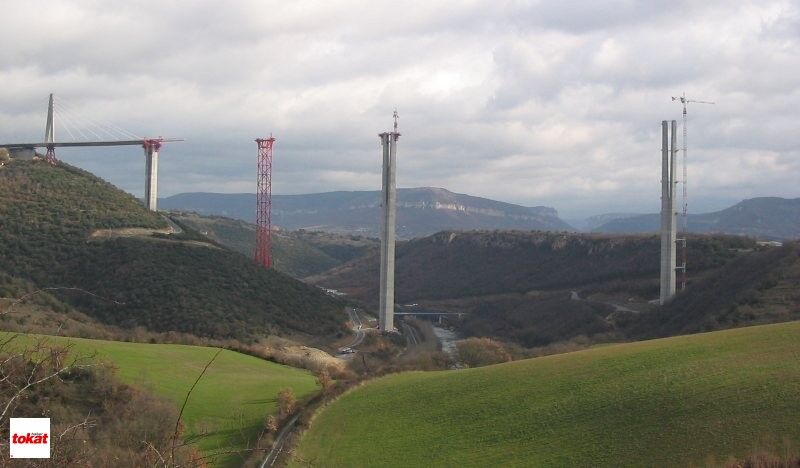

36 Bin Tonluk Güverte Vadinin Üzerine Taşındı
Projenin en dikkat çekici aşamalarından biri, yaklaşık 2,46 kilometrelik çelik güvertenin ayaklar üzerine yerleştirilmesiydi.
Mühendisler güverteyi güvenli bir çalışma alanında hazırladıktan sonra hidrolik itme sistemleriyle vadi boyunca aşamalı şekilde ilerletti.
Bu yöntemde güverte kontrollü olarak milimetre ölçeğinde hareket ettirilerek ayakların üzerine taşındı. Böylece yaklaşık 270 metre yükseklikte büyük miktarda çelik konstrüksiyonun sıfırdan kurulması yerine, güvertenin büyük bölümü daha güvenli çalışma koşullarında imal edildi.
28 Kamyonla Yükleme Testi
Köprünün hizmete alınmasından önce taşıyıcı sistemin davranışını görmek amacıyla yükleme testleri gerçekleştirildi.
Testlerde çok sayıda ağır araç kullanılarak köprünün kritik bölgelerine kontrollü yük uygulandı. Böylece çelik güverte, betonarme ayaklar, kablo sistemi ve birleşim noktalarının tasarım hesaplarıyla uyumu kontrol edildi.
Bu tür yükleme testlerinde amaç köprüyü “zorlamak” değil, hesaplanan deformasyonların ve taşıyıcı sistem davranışının gerçek ölçümlerle doğrulanmasıdır.
Millau Viyadüğü Teknik Özellikleri
- Ülke: Fransa
- Konum: Millau, Tarn Vadisi
- Toplam uzunluk: yaklaşık 2.460 metre
- Güverte genişliği: yaklaşık 32 metre
- En yüksek nokta: 343 metre
- Yol seviyesinin vadi tabanından yüksekliği: yaklaşık 270 metre
- Betonarme ayak sayısı: 8
- En yüksek betonarme ayak: yaklaşık 245 metre
- Çelik direk yüksekliği: yaklaşık 90 metre
- Çelik direk ağırlığı: yaklaşık 700 ton
- Maksimum açıklık: 342 metre
- Taşıyıcı sistem: Betonarme ayaklar, çelik güverte ve kablo destekli sistem
- Yapım başlangıcı: 2001
- Resmî açılış: 18 Aralık 2004
- Proje maliyeti: yaklaşık 400 milyon avro
